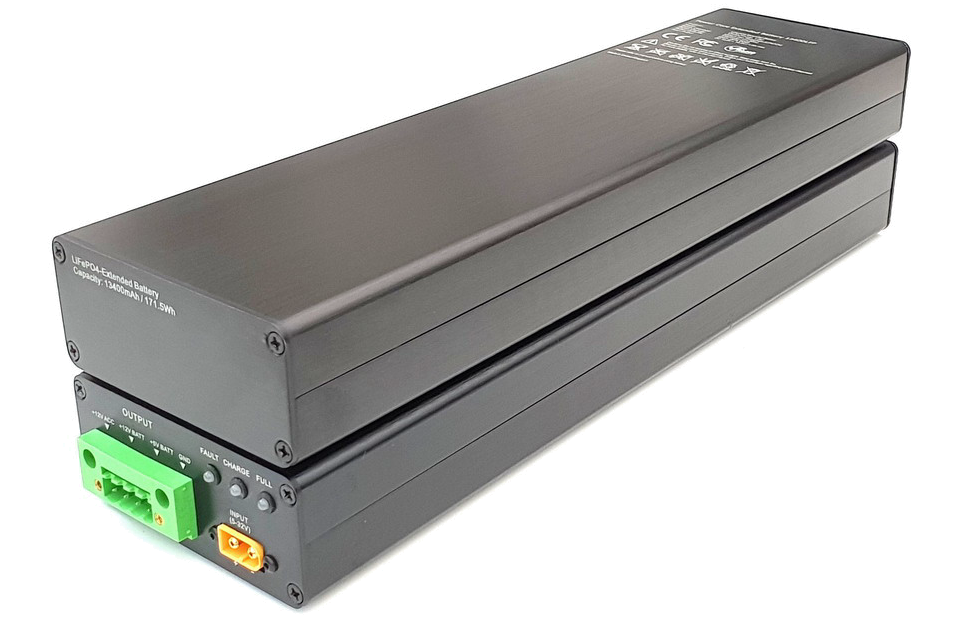

POWER CORE 13400LFP EXTENDED
Batterie externe LiFePO4 à charge rapide pour caméra embarquée
Consignes de sécurité
Avant d’utiliser cet appareil, veuillez lire le livret d’instructions fourni avec l’appareil.
- N’utilisez pas l’appareil dans un environnement dépassant la plage de température autorisée ni lorsque l’appareil est mouillé.
- Évitez de placer l’appareil en plein soleil. Tenez-le à l’écart du feu et des sources de chaleur.
- N’immergez pas l’appareil dans l’eau et ne le placez pas dans le feu.
- Ne frappez pas, ne jetez pas et ne tentez pas d’ouvrir l’appareil.
- Tenez l’appareil hors de portée des nourrissons et des enfants.
- Ne laissez pas les enfants utiliser l’appareil sans la surveillance d’un adulte.
- Utilisez un adaptateur approprié lors de la charge de l’appareil.
- De longues périodes sans utilisation peuvent entraîner une dégradation de la batterie.
- Effectuez une charge et une décharge complètes de la batterie au moins une fois tous les 6 mois.
- Stockez l’appareil dans un environnement sec lorsqu’il n’est pas utilisé pendant une période prolongée.
- Éliminez correctement l’appareil dans un centre de recyclage de batteries. Ne le jetez pas avec les déchets ménagers.
- En cas d’odeur inhabituelle ou de fumée, cessez immédiatement d’utiliser l’appareil.
- Ne démontez pas la batterie et ne tentez pas de la réparer.
- Ne percez pas de trous et n’exposez pas l’appareil à des objets métalliques libres (outils, vis, forets), susceptibles de provoquer un court-circuit.
Fonctions du produit
Power Core Extended 13400LFP
- Installation rapide et facile
- Équipée de 8 grandes cellules de batterie LiFePO4
- Chaque cellule de batterie est protégée par une soupape de pression
- Ajoute une capacité supplémentaire de 13400mAh
- Capacité 2 fois supérieure à celle de l’unité de batterie principale
- Boîtier entièrement en aluminium
- Conception sans interférences
- 2 ports de batterie d’extension pour packs d’extension supplémentaires
- Protection contre la surcharge et la décharge excessive
- Protection contre les courts-circuits
- Ports protégés par des fusibles intégrés réarmables automatiquement
- Protection contre la charge inverse
- Entièrement fabriqué en Allemagne
Spécifications du produit
| Modèle | 13400LFP Extended |
| Couleur | Noir (texture aluminium brossé) |
| Matériau du boîtier | Boîtier entièrement en aluminium avec marquage gravé au laser |
| Dimensions | 322 (L) × 89 (l) × 38 mm (H) |
| Poids | 1405 grammes |
| Chimie des cellules de batterie | LiFePO4 (lithium-fer-phosphate) |
| Combinaison interne des cellules | 2 × 4S (8 cellules au total) |
| Égaliseur interne des cellules | Oui, mode complet d’équilibrage actif High et LOW |
| Type de cellule interne | Cylindrique avec soupape de sécurité de pression 2.5mpa |
| Entrée / Sortie | DC 9 – 14.6V @ <8A CC, MODE CV UNIQUEMENT |
| Durée de vie en cycles | 5000+ cycles |
| Température de charge | 0°C – 60°C |
| Température de décharge | -30°C – 70°C |
| Protection basse température | Contrôlée par l’unité de batterie principale |
| Protection haute température | Contrôlée par l’unité de batterie principale |
| Capacité | 12.8V – 13400mAh / 171.52Wh |
| Port d’extension externe | Oui, uniquement pack batterie d’extension LiFePO4 14.6V |
| Type de protection |
Protection contre les courts-circuits : Oui Protection contre l’inversion de polarité : Oui Protection contre la décharge excessive : Oui, 2.65V/cellule (~10.6V) Protection contre les surintensités du pack batterie d’extension : 5A+ Conception sans interférences |
| Pays d’origine | Allemagne |
| Période de garantie | 2 ans |
Nous, Power-Core Ltd. UK, déclarons sous notre seule responsabilité que les produits "Power Bank - Power Core 6200LFP" et "Power Core Extended Battery 13400LFP" sont conformes à la partie 2 des règles FCC. Le fonctionnement est soumis aux deux conditions suivantes :
- Cet appareil ne doit pas provoquer d’interférences nuisibles.
- Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.
Power-Core Systems Ltd.
Produit fabriqué en Allemagne
Support client en ligne :
www.power-core.co.uk/support
Email : support@power-core.co.uk
www.power-core.co.uk
Numéro de contact : +44 (0) 079 999 359 38

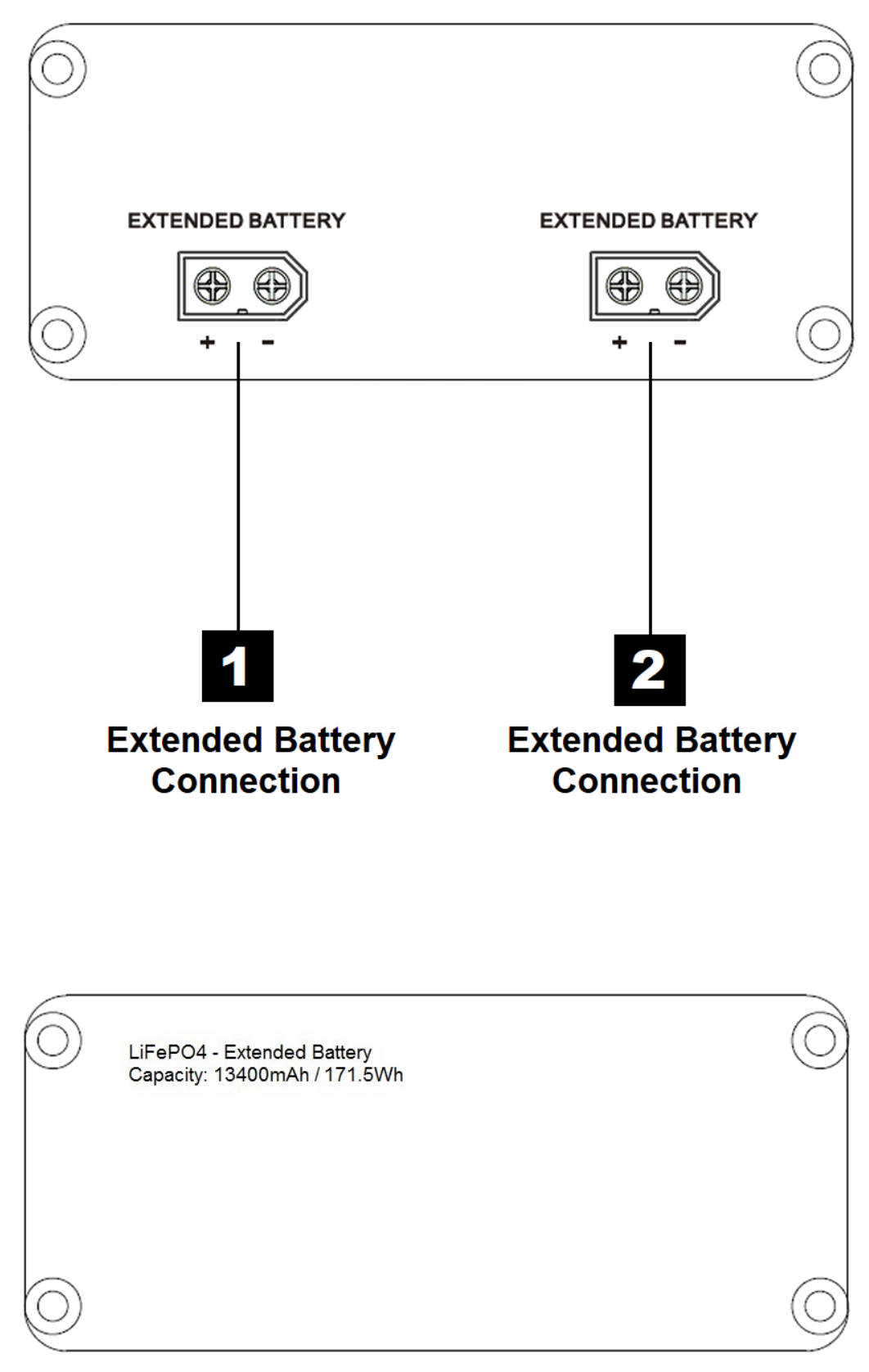

Schéma du produit
Port d’extension XT60 LiFePO4 (+ / –)
Port d’extension supplémentaire pour d’autres modules de batterie
Capacité : 13400mAh / 171.52Wh
Installation de la batterie d’extension
Connectez les deux batteries externes via le port Extended Battery situé à l’arrière des unités de batterie.

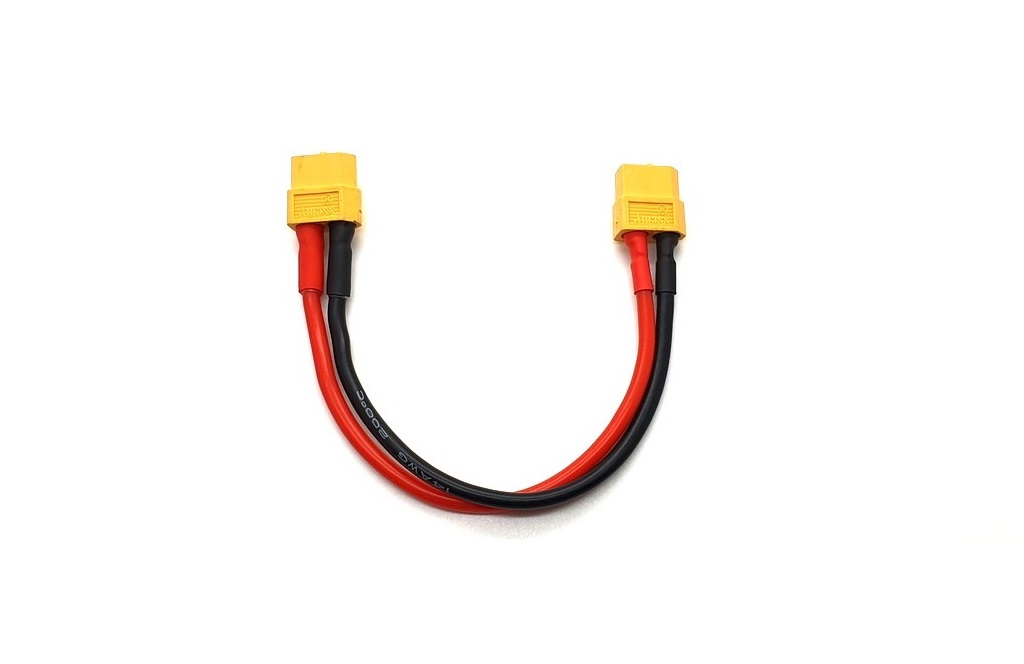

Veuillez utiliser uniquement un câble de connexion XT60.

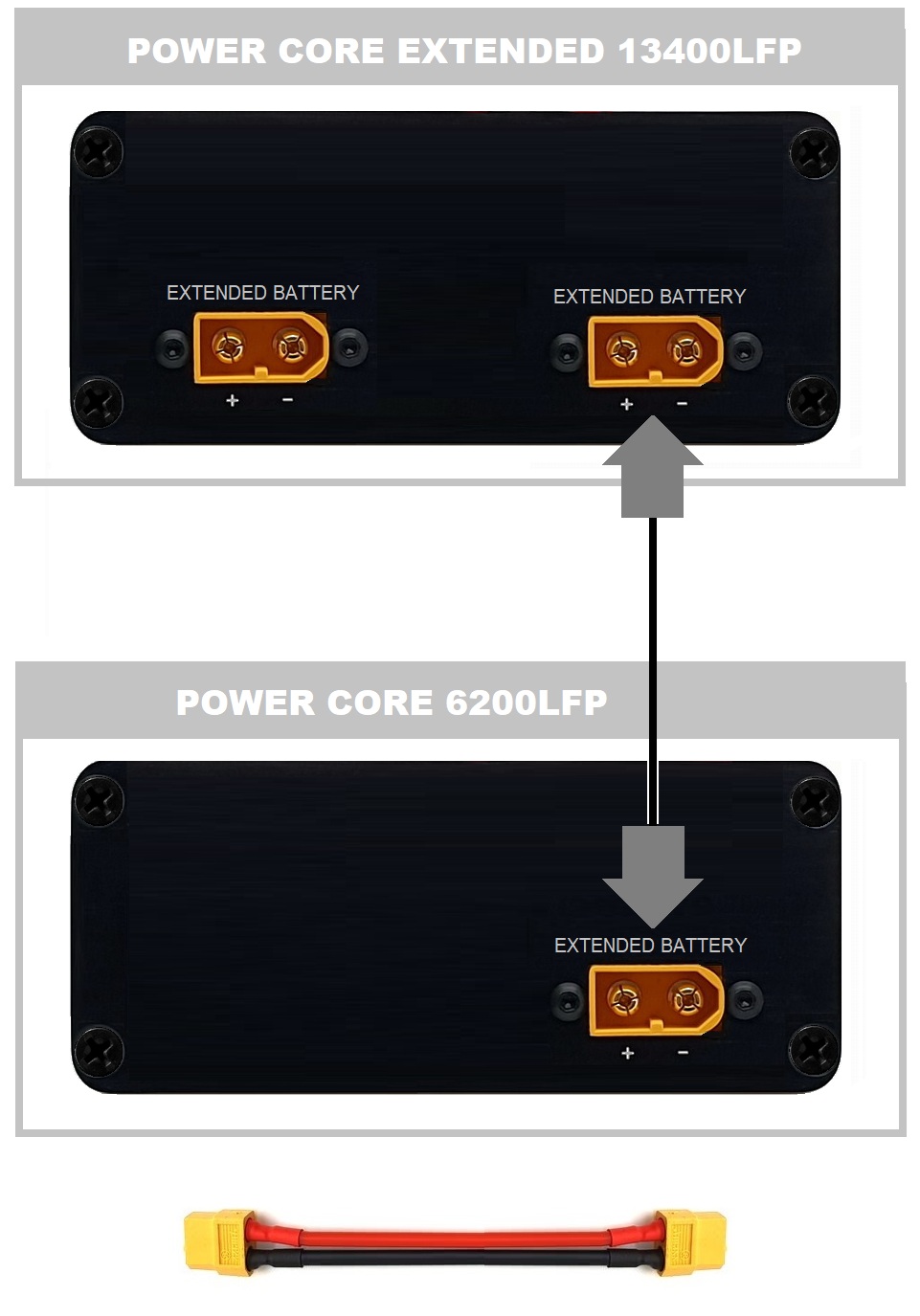

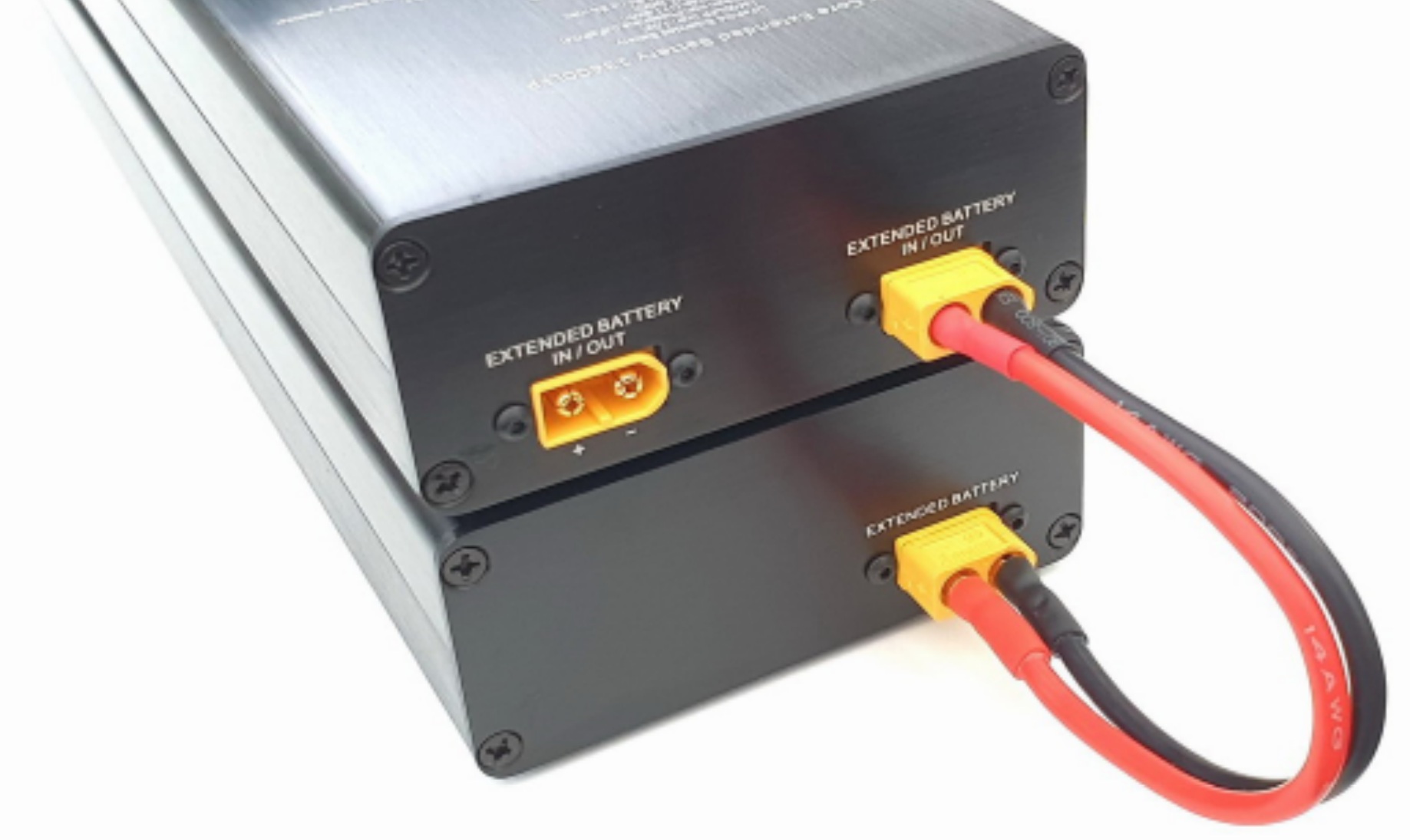

Connexion de la batterie d’extension
Procédure d’installation
Connectez les deux batteries via le port de connexion EXTENDED Battery situé à l’arrière des unités de batterie. Un câble XT60 dédié est inclus et doit être utilisé pour connecter les deux batteries ensemble.
Assurez-vous que le pack batterie principal N’EST PAS en charge lors de la connexion du pack batterie d’extension.
À l’arrière du pack batterie d’extension, deux ports sont disponibles. Les deux fonctionnent de la même manière et synchronisent la batterie avec l’unité de batterie principale (6200LFP).
Power Core Extended 13400LFP ne se chargera pas lorsqu’il est connecté directement à une source d’alimentation telle qu’un chargeur allume-cigare ou via un câblage direct à une boîte à fusibles.
Ce pack batterie fonctionne et se charge uniquement via le port Extended Battery avec l’unité de batterie principale (6200LFP/HW).
L’unité de batterie principale contrôle entièrement et partage l’énergie/la capacité avec le pack batterie d’extension.
Décharger à 0% → Charger à 100%
- Connectez le pack batterie d’extension via le port EXT Batt. à votre unité 6200LFP.
- Déchargez les batteries à 0% en utilisant votre caméra embarquée.
- Rechargez normalement. L’énergie sera partagée automatiquement.
Temps de charge
Le temps de charge augmente lorsque le pack batterie d’extension est connecté :
- Un pack batterie d’extension nécessite env. +2 heures (≈3 heures au total).
- L’utilisation avec 6200LFP (version allume-cigare) nécessite env. +3 heures (≈4 heures au total).

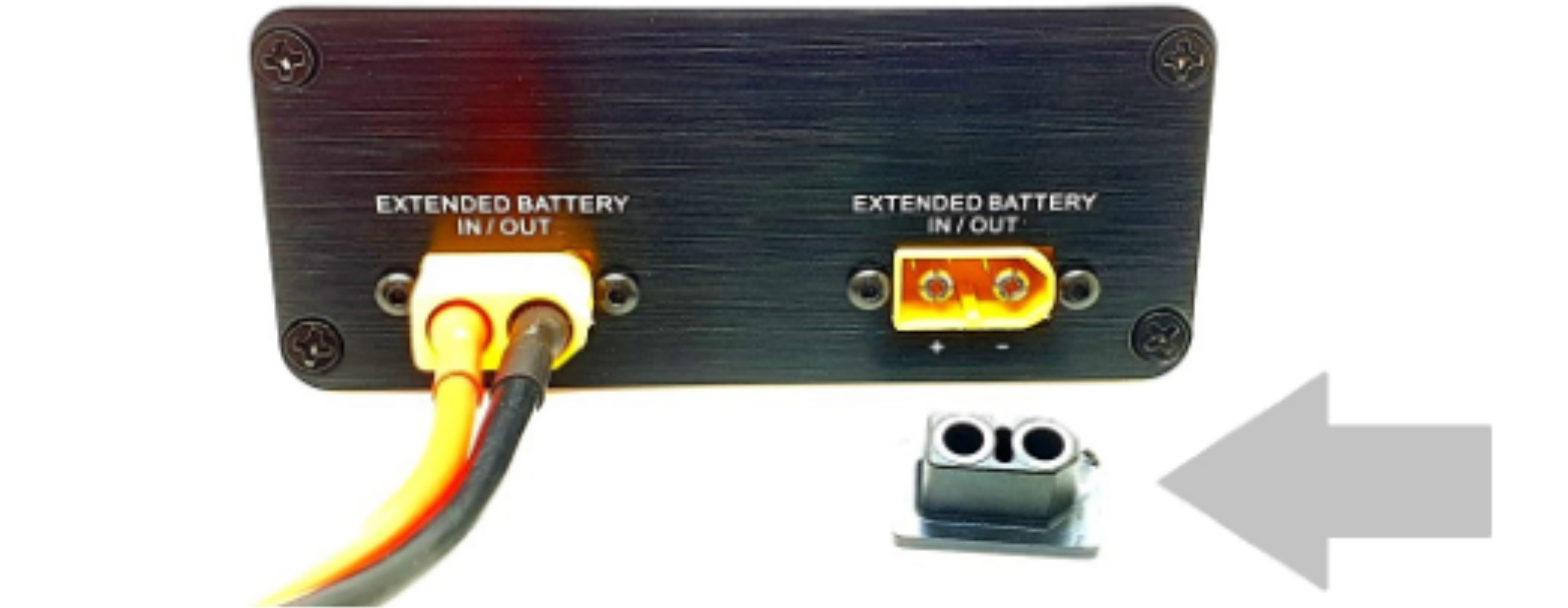

Cache du port d’extension XT60
Dans la boîte du produit, vous trouverez un cache de port d’extension XT60. Veuillez couvrir tout port de connexion inutilisé.
Le fait de couvrir le port inutilisé empêche l’oxydation, l’exposition à l’humidité et les courts-circuits accidentels.

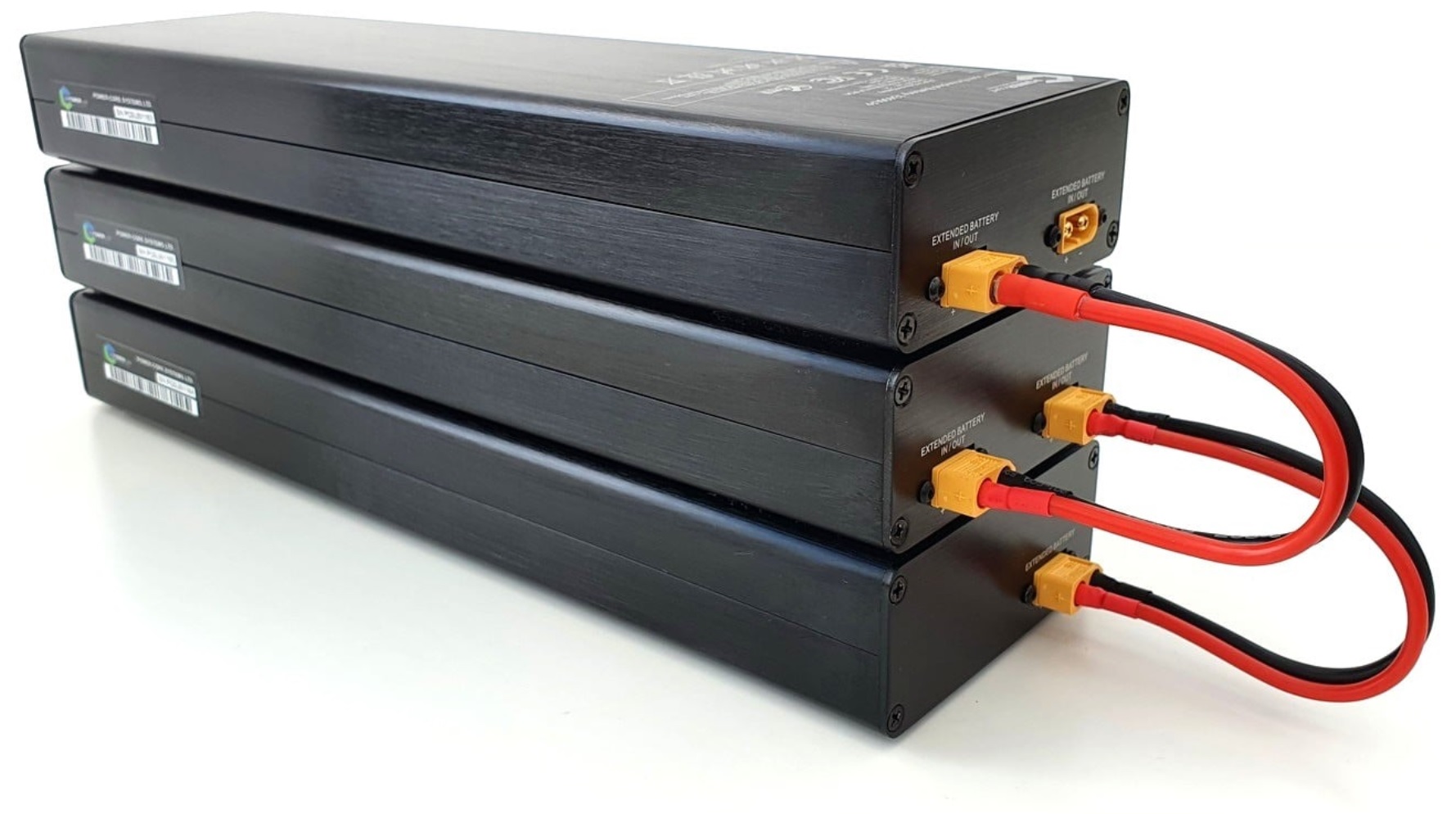

Plusieurs packs batterie d’extension
La capacité de la batterie d’extension est 2 fois supérieure à celle de la batterie principale. Une fois connectée, la capacité totale devient 3 fois supérieure.
Vous pouvez connecter des packs batterie d’extension supplémentaires à l’aide des ports de connexion EXT Battery dédiés.
Indicateur de charge
La LED verte de l’unité de batterie principale (6200LFP/HW) indique le niveau de charge de toutes les batteries connectées.
Consigne de sécurité importante
Nous ne sommes pas responsables des dommages causés par une installation incorrecte. Fixez fermement la batterie à l’intérieur du véhicule afin d’éviter tout mouvement ou impact.
Évitez l’exposition directe au soleil, l’exposition à l’eau et les températures supérieures à 65°C. Utilisez uniquement les accessoires d’origine inclus avec le produit.
Ne stockez pas de batteries externes complètement déchargées pendant plus de 6 mois.
Un système entièrement chargé (principal + extension) peut être stocké jusqu’à 2 ans.
Entretien et consignes d’utilisation
- Utilisez régulièrement la batterie externe.
- Évitez de laisser la batterie externe complètement déchargée pendant plus de 6 mois.
- Une batterie externe entièrement chargée peut être stockée inutilisée jusqu’à 2 ans. En cas de stockage, il est recommandé de la recharger à 100% avant utilisation.
- Si la LED VERTE clignote lentement lorsque la batterie externe est complètement chargée, le processus d’étalonnage interne des cellules est en cours. C’est normal. Il est recommandé de laisser la batterie externe connectée à la source d’alimentation (jusqu’à 5 heures) jusqu’à ce que la LED VERTE reste fixe. Si cela n’est pas possible, l’appareil peut tout de même être utilisé, mais la pleine capacité ne sera pas disponible tant que l’étalonnage n’est pas terminé.
- Évitez les températures supérieures à 65°C.
- Installez la batterie externe dans l’endroit le plus frais à l’intérieur du véhicule, de préférence sous les sièges ou dans le coffre.
- N’installez pas la batterie externe dans le compartiment moteur.
- Évitez l’exposition directe au soleil. Une chaleur excessive peut réduire la capacité de la batterie, en particulier en été.
- Le produit est protégé contre les basses températures (inférieures à 0°C). L’utilisation de la batterie dans des environnements froids ne provoquera pas de dommages.
- Évitez l’exposition à l’humidité et à l’eau.
- Pendant l’installation et la configuration du câblage direct, assurez-vous que les câbles n’interfèrent pas avec les systèmes de sécurité du véhicule, tels que les airbags.
- Fixez correctement tous les câbles. Assurez-vous qu’ils ne touchent pas d’arêtes vives et qu’ils sont protégés contre les mouvements ou les vibrations.
- En cas d’installation sous un siège, assurez-vous que les rails du siège ne peuvent pas endommager les câbles lors du réglage du siège.
Carte de garantie du produit
Merci d’avoir choisi notre produit. La période de garantie est valable pendant 24 mois à compter de la date d’achat.
Services inclus sans frais supplémentaires
- Réparation des défauts liés à la qualité pendant la période de garantie.
- Un numéro de série valide est requis.
- Le cachet du vendeur officiel peut être requis.
Services payants
- Numéro de série invalide, manquant ou endommagé.
- Informations de carte de réparation incorrectes ou incomplètes.
- Dommages causés par une installation incorrecte ou une mauvaise utilisation.
- Dommages causés par l’eau ou dommages mécaniques.
- Cas de force majeure (incendie, inondation, foudre, etc.).
- Utilisation contraire aux instructions fournies.
